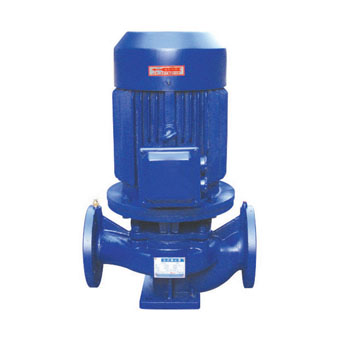

ISG型管道离心泵根据IS型离心泵与管道泵之性能参数，参照ISO2858和最新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISG型基础上派生出热水泵、、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。 。

1、泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上             防护罩则可置于户外使用.        2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，             从而保证了泵的运行平衡振动噪音很低。        3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增             长机械密封的使用寿命。        4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。        5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。        6、可根据管路布置的要求采用泵的竖式和横式安装。

1、ISG型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林            灌溉，消防增压及设备配套，使用温度T：≤80℃。      2、IRG（GRG）型热水（高温）循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城           市采暖系统循环用泵，IRG使用温度T：≤120℃、GRG使用温度T：≤240℃。      3、IHG型管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金       电力、造纸、食品、           制药和合成纤维等部门，使用温度T：-20℃-120℃。      4、YG型管道油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃。

      1、 吸入压力≤1.0Mpa，或泵系统最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试
            验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。
            以便在制造时泵的过流部件和联接部分采用铸钢材料。
      2、 环境温度<40℃，相对湿度<95%。
      3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.



联  接  尺  寸
序号	C2×B2			C×c			D×D			h	Φd1	Φd2
1	45×70			240×240			300×300			55	Φ14	Φ14
2	50×80			240×240			300×300			55	Φ14	Φ14
3	60×100			240×240			300×300			55	Φ14	Φ14
4	70×120			240×240			300×300			55	Φ18	Φ16
5	80×130			240×240			300×300			55	Φ18	Φ16
6	100×160			340×340			400×400			55	Φ18	Φ16
7	120×180			340×340			400×400			55	Φ22	Φ16
8	160×120			340×340			400×400			55	Φ22	Φ16
9	150×240			340×340			400×400			55	Φ22	Φ16
10	210×260			440×440			500×500			55	Φ22	Φ16或Φ18
11	230×280			440×440			500×500			55	Φ22	Φ16或Φ18
12	250×320			540×540			600×600			55	Φ22	Φ16或Φ18
13	300×350			740×740			880×880			55	Φ22	Φ20或Φ18
14	300×400			740×740			800×800			55	Φ22	Φ20或Φ18
15	350×450			740×740			800×800			55	Φ26	Φ20或Φ18
16	400×500			740×740			800×800			55	Φ26	Φ20或Φ18
柔 性 联 接 基 础 尺 寸							硬 性 联 接 基 础 尺 寸
序号	H	E	F	C	ΦD	Φd	h	H	E	F	C	Φd	h
1	200	450	500	240	/	/	/	200	450	500	240	60	200
2	200	450	500	240	/	/	/	200	450	500	240	60	200
3	200	450	500	240	/	/	/	200	450	500	240	60	200
4	200	450	500	240	/	/	/	200	450	500	240	60	200
5	200	450	500	240	/	/	/	200	450	500	240	60	200
6	250	650	700	340	同 隔 振 器 D1	Φ14.5	60	250	650	700	340	80	250
7	250	650	700	340		Φ14.5	60	250	650	700	340	80	250
8	250	650	700	340		Φ14.5	60	250	650	700	340	80	250
9	250	650	700	340		Φ14.5	60	250	650	700	340	80	250
10	300	750	800	440		Φ14.5	60	300	750	800	440	80	250
11	300	750	800	440		Φ14.5	60	300	750	800	440	80	250
12	300	800	850	500		Φ14.5	60	300	800	850	540	80	250
13	350	1000	1100	740		Φ14.5	60	350	1000	1100	740	80	250
14	350	1000	1100	740		Φ14.5	60	350	1000	1100	740	80	250
15	350	1000	1100	740		Φ14.5	60	350	1000	1100	740	80	250
16	350	1000	1100	740		Φ14.5	60	350	1000	1100	740	80	250
